Jeśli chodzi oWinda towarowaProjektowanie i zamówienia, standardowe parametry wymiaru mogą wydawać się proste na pierwszy rzut oka, ale w rzeczywistości ukrywają wiele „sprzecznych pułapek”.
Dane branżowe pokazują, że 68% nieprawidłowych działań wynika z nieporozumień standardowych wymiarów windy towarowej. Czy wiesz, że standardowe wymiary samochodu windy faktycznie obejmują grubość warstwy dekoracyjnej? Te struktury wiązki mogą „ukraść” do 30 cm od wysokości wału? A może nawet niewielka luka 5 mm na progu może prowadzić do poważnego wypadku wózka widłowego?
1. Wymiar „Wymiar netto” samochodu określony wymiar: 15 cm „skradziony” przez ramę drzwi
● Sekret:Określona głębokość samochodu windy frachtowej (np. 2000 mm) zwykle obejmuje grubość ramy drzwi, potencjalnie zmniejszając użyteczną przestrzeń przez 10-15 cm.
● Punkt bólu użytkownika:Dlaczego półka nie może dopasować się do określonych wymiarów do windy?
● Studium przypadku:Firma logistyczna kupiła palety oparte na specyfikacji głębokości 2000 mm, tylko po to, aby stwierdzić, że wystająca rama drzwi spowodowała, że towary utknęły przy wejściu do samochodu.
● Dane:Wymiary standardowe windy towarowej wymagają, aby grubość ramy drzwi była mniejsza lub równa 150 mm, ale niektórzy producenci zmniejszają ją do poniżej 80 mm do obniżania kosztów, co obniża siłę.
● Porady zawodowe:Poproś o „wyraźny wewnętrzny wymiar” z dostawcy i określ zakres tolerancji w umowie.
2. Nieliniowy związek między pojemnością obciążenia a wymiarami: 500 kg ≠ Pół wielkości
● Nieporozumienie:Użytkownicy często zakładają, że winda towarowa o pojemności 500 kg ma 1\/6 wielkości modelu 3000 kg, podczas gdy w rzeczywistości jest tylko około 40% mniejszy.
● Zasada fizyki:Odsetek własnej masy samochodu rośnie wraz ze spadkiem pojemności obciążenia (samochód o 3000 kg waży około 2000 kg, podczas gdy samochód o pojemności 500 kg waży do 800 kg).
● Dane porównawcze:
Winda towarowa o mocy 3000 kg:Wymiary samochodu 2400 × 1800 × 2200 mm
500 kg winda towarowa:Wymiary samochodu 1400 × 1350 × 2100 mm
● Business Insight:Koszt na jednostkę pojemności obciążenia jest w rzeczywistości wyższy dla wind frachtowych mniejszej pojemności obciążenia.

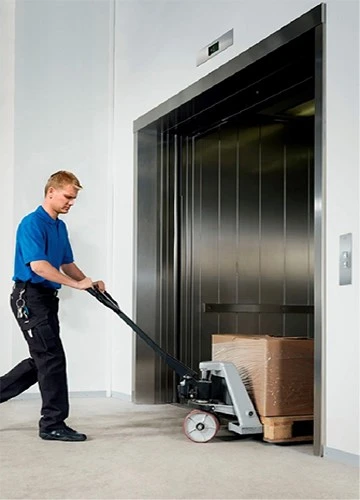

3. Klątwa „5 cm” luk progowych: mała szczelina może wywołać poważny wypadek
● Ukryty standard:Pozioma szczelina między progiem samochodowym a paraperem lądującym musi być mniejsza lub równa 5 mm. Przekroczenie tego limitu może z łatwością spowodować utknięcie kół wózków widłowych.
● Prawda:Aby obniżyć koszty podczas budowy, niektórzy instalatorzy celowo poszerzają lukę do 8-10 mm i przykryj ją gumowymi paskami.
● Ryzyko:Po długotrwałym użyciu gumowa wiek. Zdarzały się przypadki, w których hydrauliczna ciężarówka ręczna magazynu utknęła w szczelinie progowej, powodując, że towary przewróciły się i rani ludzi.
● Wskazówka dotycząca samokontroli:Do przetestowania użyj monety (grubości 1,9 mm). Jeśli można wstawić trzy lub więcej monet obok siebie, szczelina jest niekwalifikowana.

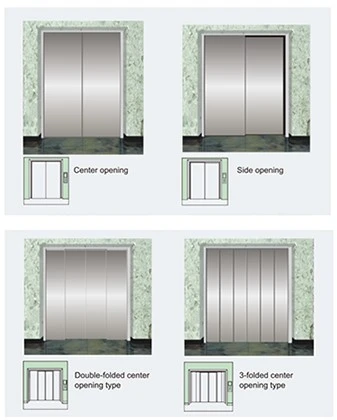

4. „Magia przestrzenna” kierunków otwarcia drzwi: Wybór niewłaściwego typu 1 m²
● Zabawny fakt:Drzwi otwierające standardowe wymiary frachtu (otwieranie z jednej strony) oszczędzają 15% głębokości wału w porównaniu z drzwiami otwierającymi środkową (otwieranie po obu stronach), ale są one o 30% wolniejsze pod względem prędkości otwierania.
● Porównania przypadków:
Firma A wybrała drzwi otwierające boczne:Głębokość wału wynosiła 2200 mm, ale wózki widłowe musiały wielokrotnie dostosowywać swój kierunek podczas wchodzenia i wychodzenia.
Firma B wybrała drzwi otwierające centrum:Głębokość wału wynosiła 2500 mm, ale wydajność obsługi towarów wzrosła o 40%.
● Formuła decyzji: When the length of the goods is >70% szerokości otwierania drzwi, priorytetów drzwi otwierających środkowe.

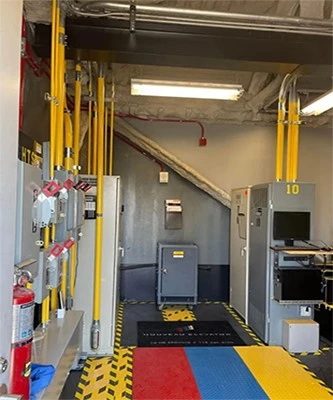

5. „Pułapka czasowa” wysokości głowy: możesz nie być w stanie użyć jej za dziesięć lat
● Brągły punkt:Wysokość windy towarowej standardowa wysokość głowy spełnia jedynie wymagania obecnego modelu maszyny trakcyjnej. Zastępowanie go nowszym, mocniejszym modelem w przyszłości może wymagać dodatkowego 30-50 cm przestrzeni.
● Tragiczne powtórzenie:Firma musiała zmniejszyć pojemność obciążenia windy frachtowej (z 3 ton do 2 ton) 15 lat później z powodu niewystarczającej wysokości przodu podczas wymiany maszyny trakcyjnej.
● Rozwiązanie proaktywne:Projektuj „bieżącą wysokość + 20% redundancja” lub zarezerwuj wymienną strukturę rozszerzenia u góry wału.

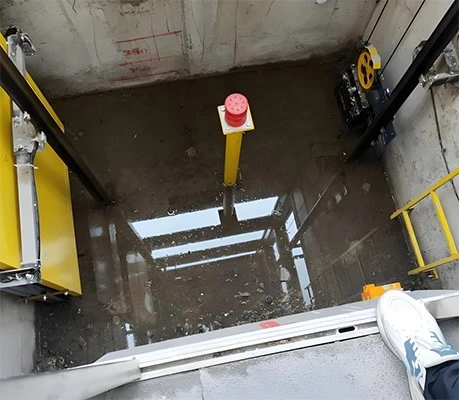

6. „Reguła zapobiegania powodziom” głębokość dołu: 90% użytkowników pomijaj wymiary drenażu
● Fatalny szczegół:Głębokość dołu obejmuje ukryty kanał drenażowy (co najmniej 5 cm głębokości). Jeśli podłoga budowlana nie jest nachylona do drenażu, winda może zamienić się w „studnię” podczas ulewnego deszczu.
● Prawdziwy incydent:Podczas powodzi w Malezji w 2024 r. Silniki wielu wind frachtowych wypaliły się z powodu podmokania w dołach.
● Projekt zapobiegania powodziom:
Gdy głębokość dołu jest większa lub równa 1,8 m, należy zainstalować automatyczną pompę wodną.
Otaczające nachylenie gruntu powinno być większe lub równe 2 stopnie i przechylić się w kierunku wylotu drenażowego.
